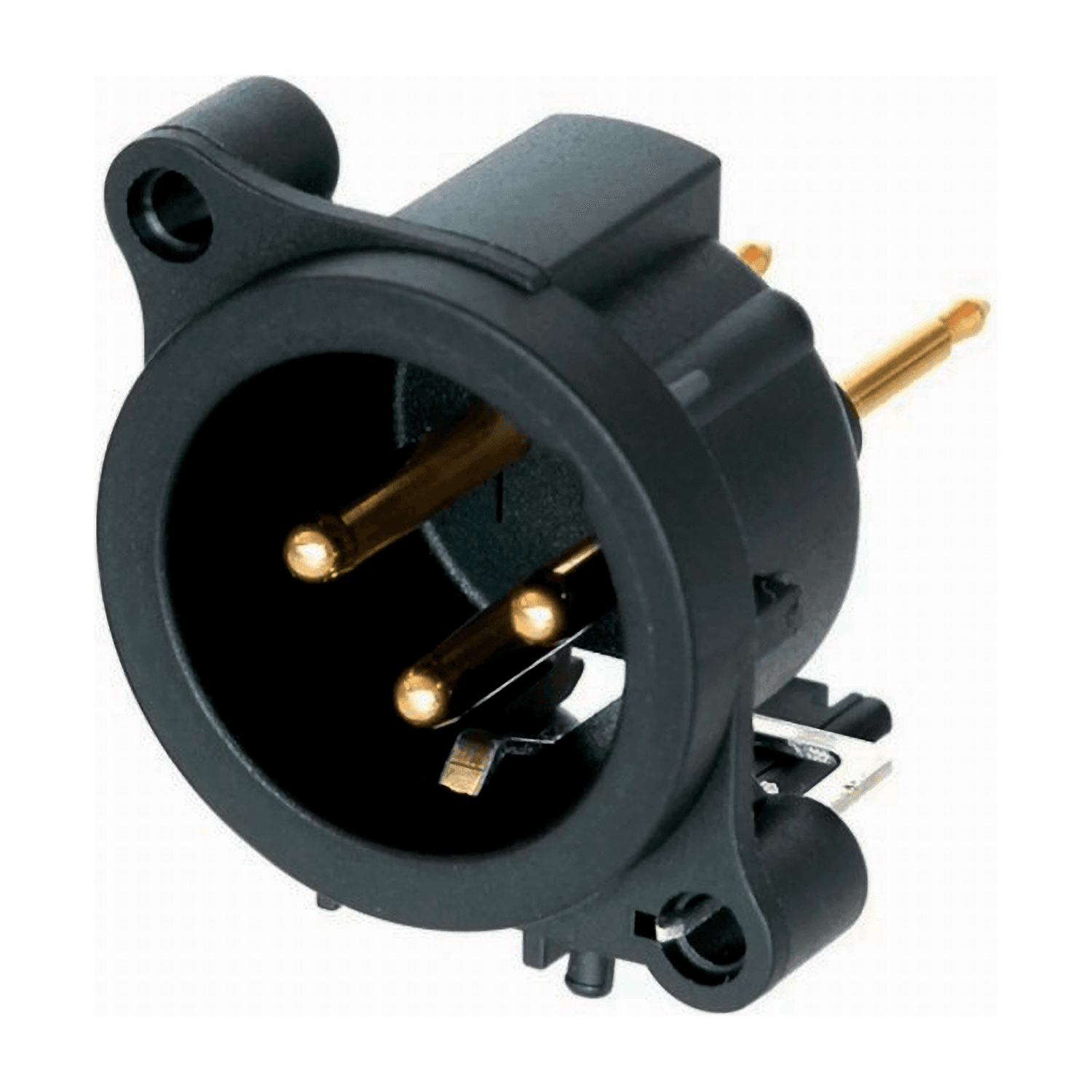

NC3MAAV-0 NEUTRIK, CONECTOR DE CHASIS XLR MACHO DE 3 PINES PARA PCB

El Neutrik NC3MAAV-0 es un conector XLR macho de 3 pines diseñado para montaje vertical en PCB. Su diseño compacto y económico lo hace ideal para aplicaciones donde el espacio y el presupuesto son consideraciones clave. Este conector ofrece una conexión eléctrica de alta calidad y durabilidad, siendo compatible con el diseño de panel frontal y la disposición de PCB de la serie A de Neutrik.

Más información aquí

Características Principales
✅ Diseño de contacto tipo “tulipán” que proporciona alta presión de contacto para una durabilidad superior.
✅ Área de contacto y terminación en PCB con chapado selectivo en oro para una mejor conductividad y soldabilidad.
✅ Carcasa de plástico redonda, económica y compacta.
✅ Montaje vertical en PCB, compatible al 100% con la serie A de Neutrik.
✅ Clasificación de inflamabilidad UL94HB.
✅ Componente reconocido por UL.

Especificaciones Técnicas
🔹 Tipo de conexión: XLR
🔹 Género: Macho
🔹 Número de contactos: 3
🔹 Capacitancia entre contactos: ≤ 4 pF
🔹 Resistencia de contacto: ≤ 6 mΩ
🔹 Resistencia de aislamiento: > 10 GΩ (inicial)
🔹 Tensión dieléctrica: 1.5 kV DC
🔹 Corriente nominal por contacto: 6 A
🔹 Tensión nominal: < 50 V
🔹 Fuerza de inserción/extracción: ≤ 20 N
🔹 Ciclos de acoplamiento: > 1000
🔹 Material de los contactos: Latón (CuZn35Pb2) con chapado selectivo en oro
🔹 Material de la carcasa: Poliamida (PA 6.6 30 % GR)
🔹 Dirección de montaje: Montaje trasero
🔹 Dispositivo de bloqueo: Pestillo
🔹 Forma del chasis: A
🔹 Protección IP: IP40
🔹 Rango de temperatura operativa: -30 °C a +80 °C
🔹 Cumplimiento de normas: IEC 61076-2-103

Uso Recomendado
🔸 Equipos de audio profesional
🔸 Sistemas de iluminación
🔸 Consolas de mezcla
🔸 Interfaces de audio
🔸 Equipos de transmisión y grabación
